Description
Protección para Distribución Secundaria, RMU’s, MRMU’s y celdas aisladas en SF6

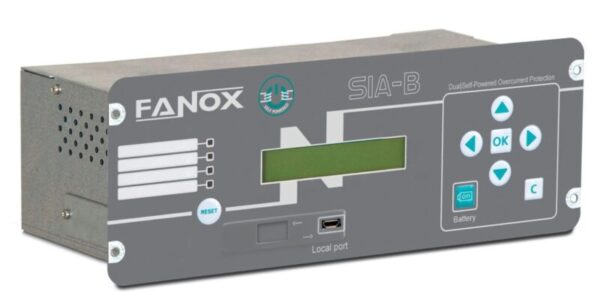

El SIA-B es un relé autoalimentado de protección de sobrecorriente y fallo a tierra. Es un relé muy competitivo en cuanto a protección y rendimiento y utiliza la corriente de operación a través de 3 transformadores de corriente estándar/1A, instalados en las fases. Requieren menos de 2 VAs. y además también obtienen medidas de corriente. Los relés Autoalimentados de protección de corriente ofrecen este extra de seguridad al contar con esta redundancia en caso de perder la alimentación.
Destinado principalmente para aplicaciones en energías renovables, tanto eólico como solar, en el caso del fotovoltáico, lo que protege es la parte de alterna, después del inversor, en donde realiza la protección de MT. Protege inversores desde 12,5 MBA hasta 7,5 MBAs, En el caso de la energía producida por aerogeneradores en los parques eólicos, el SIA-B (Standard CT’s), también se puede aplicar en dos casos: puede trabajar como protección principal o como backup; como refuerzo o respaldo para relés principales, relés de cabecera o de feeder en líneas de hasta 132 Kv, en líneas de transmisión o de transporte actuando como protección de respaldo.
Diseñado especialmente para la protección de sistemas de distribución secundaria que requieran poco espacio, ofrece un amplio rango de funciones en una estructura increíblemente compacta, de fácil instalación, especialmente indicado para RMU’s & Smart RMU’s. Estas celdas de distribución secundaria difieren entre sí principalmente por las comunicaciones disponibles. Los relés para SRMU se proporcionan con comunicaciones remotas para conectarse con un sistema SCADA.
En este caso, el uso de un relé autoalimentado Fanox equipa la instalación con una solución inteligente que proporciona comunicaciones, selectividad o registro de datos que no podemos tener si la protección se realiza mediante fusibles.
El SIA-B es un relé compacto de protección contra sobre corrientes y faltas a tierra con opciones de alimentación dual (alimentación auxiliar) y autoalimentación.
Transformadores estándares de corriente. El relé se autoalimenta gracias a la corriente que circula a través de los tres transformadores estándares de corriente /1 (< 2 VA) situados en las líneas. Estos transformadores también son utilizados para obtener medidas de corriente.
Alimentación Universal. Adicionalmente, el SIA-B puede operar con una fuente de alimentación auxiliar (24-230 Vca/Vcc). Puede ser alimentado a través de un cable USB conectado al ordenador, con el adaptador KITCOM USB o con una power bank estándar.
Batería interna de puesta en marcha Incluye (Batería de Litio: Vida útil de 20 años).
Caja metálica. Aumenta la seguridad utilizando una caja metálica con alta compatibilidad electromagnética (EMC) y amplio rango de temperatura de operación.
Niveles muy bajos de arranque en modo autoalimentado: 75 mA en sistemas trifásicos y 160 mA en sistemas monofásicos.
Menú de Test. Permite el testeo del circuito de disparo antes de energizar el centro de transformación.
Cuenta con 4 Leds configurables. Cuando el relé se apaga, sus estados previos pueden ser comprobados encendiendo el relé (por autoalimentación, a través de un cable USB, alimentación auxiliar o a través de la batería de puesta en marcha).
Autodiagnóstico del estado del relé (WATCHDOG) a través de los LEDs y salidas configurables.
Bajo consumo.
Puertos de Comunicación. Para permitir las comunicaciones, los relés están provistos de un puerto frontal micro USB para comunicación local y comunicación remota opcional a través del puerto trasero RS485 (ModBus RTU o DNP 3.0 seleccionable desde ajustes generales).
Entradas y salidas configurables. El SIA-B dispone de una salida de disparo para bobina de baja potencia (24 Vdc – 135 mJ), 3 entradas configurables y 3 salidas configurables.
Demanda de corriente. El SIA-B dispone de demanda de corriente con las siguientes características:
- Número de registros: 168
- Modo de registro circular
- Ratio de muestreo (intervalo): configurable a través de comunicaciones: 1 – 60 min.
Memoria RAM no volátil. El SIA-B cuenta con memoria RAM no volátil para registrar hasta 1.024 eventos y registro de faltas (DFR – 20 informes de falta en formato de datos y 10 registros en formato COMTRADE), para una rápida puesta en marcha, pruebas y diagnósticos posteriores a los fallos. Manteniendo la fecha y hora gracias a su RTC interno (Real Time Clock) incluso sin alimentación.
Programa de comunicaciones SICom intuitivo y eficiente. La oscilografía se descarga a través del puerto de comunicaciones. El programa de comunicaciones SICOM permite descargar y guardar la oscilografía en formato COMTRADE (IEEE C37.111-1991).
Sin baterías externas. La instalación y mantenimiento de baterías externas se elimina, reduciendo así los costes de la instalación.
Tamaño compacto. Su tamaño compacto facilita la instalación del relé y su peso ligero ayuda al cliente a ahorrar costes de transporte.
50 Sobrecorriente instantánea de fase
51 Sobrecorriente de tiempo inverso de fase
49T External Trip
50G Sobrecorriente instantánea de neutro medido
51G Sobrecorriente de tiempo inverso de neutro medido
49 Imagen térmica
46 Protección de intensidad para equilibrio de fases
SHB Bloqueo por segundo armónico
TB Protección de seccionador mediante bloqueo de disparo
52 Monitorización del interruptor
50BF Fallo de apertura del interruptor
CLP Arranque en Carga fría
68 Selectividad e interbloqueo
PGC Lógica programable
Software de Comunicación para Relés de Protección SIA & SIL
El software para PC SICom ha sido diseñado y programado para obtener acceso a toda la información de relés de Fanox, así como modificar los ajustes y configuración, comprobar estados y medidas y para analizar y guardar los eventos y los informes de faltas utilizando una interfaz de usuario grafica de muy fácil manejo.
El software SICom funciona con el sistema operativo Windows ® Windows 7, Windows 8, Windows 8,1 y Windows 10.
- Lectura general de datos: modelo completo, versión, número de serie, etc.
- Lectura de estados
- Lectura de medidas
- Lectura y cambio de ajustes
- Lectura y cambio de la configuración
- Lectura y eliminación de eventos
- Lectura y eliminación de informes de falta
- Lectura y eliminación de demanda de corriente (generación de perfiles de datos)
- Lectura y guardado de registros oscilográficos en formato COMTRADE
- Cambio de contraseñas de usuario
- Guardar y cargar archivos de ajustes
- Guardar y cargar archivos de configuración
- Guardar eventos e informes de faltas
- Guardar demanda de corriente (carga de perfiles de datos)
- Sincronización de fecha y hora
- Configuración de los parámetros de comunicación
- Lectura y cambio de contadores
- Comandos para abrir y cerrar el interruptor y bloquear/desbloquear el reconectador
- Configuración de las entradas
- Configuración de las salidas
- Configuración de las causas que inician un informe de falta
La actualización del software no requiere ninguna acción del usuario, es decir, si el equipo está conectado a Internet, SICom se actualiza cuando se inicia.
Le permitirá preparar todos los ajustes y configuraciones de relé sin tener el relé conectado al PC (modo offline), reduciendo el tiempo de ingeniería y puesta en marcha.
El programa SICom utiliza el protocolo Modbus, por lo que sólo los puertos con este protocolo se pueden utilizar para establecer la comunicación.
| FAMILIA SIA | SIA-B CT Específicos | SIA-B CT Standard | SIA-C | SIA-F |
|---|---|---|---|---|
| TIPO | ALIMENTADOS & CON ALIMENTACIÓN DUAL (AUTO+AUX) | ALIMENTADOS & CON ALIMENTACIÓN DUAL (AUTO+AUX) | ALIMENTADOS & CON ALIMENTACIÓN DUAL (AUTO+AUX) | CON ALIMENTACIÓN AUXILIAR |
| Alimentación Auxiliar | 24Vcc110Vca230Vca | 24-230 Vca/cc | 24Vcc230Vca48 Vcc110-230 Vca/Vcc | 24-230 Vac/dc |
| Autoalimentado | 3.2A, 6.4A, 12.8A, 25.6A or 51.2Adependiendo del CT. (x3) | 0,07 In (x3) | 0,1 In (x3) | |
| Batería Externa | Cable USB / Power bank | Cable USB / Power Bank | KITCOM | Cable USB / Power bank |
| Batería Interna | √ (*) | √ | √ (*) | |
| Consumo | 0,5 W | 1,5 W | 0,5 W | 1,5 – 2,2 W |
| CT | CT Específico | CT Estándar /1A /2VA | CT Estándar (/1 2,5VA; /5 5VA) | CT Estándar 0,5VA |
| 50 | 1 | 2 | 2 | 1 |
| 50N/G | 2 | 2 | 1 | |
| 50N | 1 | |||
| 50/51 | 1 | 1 | 1 | 1 |
| 50/51N/G | 1 | 1 | 1 | |
| 50/51N | 1 | |||
| SHB | 1 | 1 | ||
| 74CT | 1 | |||
| 46BC | 1 | |||
| 46 | 1 | 1 | ||
| 79 | 1 | |||
| 52 | 1 | 1 | 1 | |
| 50BF | 1 | 1 | 1 | |
| 49 | 1 | 1 | 1 | 1 |
| 49T | 1 | 1 | 1 | 1 |
| CLP | 1 | 1 | 1 | |
| 74TCS | 1 | |||
| Bloqueo de disparo | 1 | 1 | 1 | 1 |
| 68 Selectividad e interbloqueo | 1 | 1 | 1 | |
| 86 | √ | √ | √ | |
| Lógica Programable | V3 | V3 | V3 | V3 |
| Contadores | √ | √ | √ | |
| Comandos | √ | √ | √ | |
| Tablas de ajustes | 2 | 4 | 4 | 3 |
| Entradas | 1 | 3 | 2 + DISPARO EXT. | 2 |
| Salidas | - / 2NC - NA | 3 NC - NA | 2 NC - NA / 3 NA | 1 NA + 1 NC - NA |
| Salida para PERCUTOR | 24 Vdc – 135 mJ | 24 Vdc – 135 mJ | 24 Vdc – 135 mJ | |
| LEDs | 2 LEDs +1MAG.FLAG | 4 LEDs | 3 LEDs +3 MAG.FLAGS | 3 LEDs configurable |
| HMI | 20X2 LCD + 7 teclas | 20X2 LCD + 7 teclas | 20X2 LCD + 7 teclas | 20X2 LCD + 7 teclas |
| Eventos | 100 | 1024 | 1024 | 200 |
| Informes de falta | 4 | 20 | 20 | 4 |
| Oscilografía | 10 registros x 50 ciclos | 10 registros x 50 ciclos | 1 registro x 22 ciclos | |
| Demanda de corriente | √ | √ | ||
| Puerto Local (frontal) | USB | Micro USB | RS232 | USB |
| Puerto Remoto (trasera) | RS485 | RS485 | RS485 | RS485 |
| Protocolos de Comunicación | ModBus RTU | ModBus RTU / DNP3.0 | ModBus RTU / IEC60870-5-103 | ModBus RTU / DNP3.0 |
| Dimensiones | Vertical: 120,65 x 167,80 mmHorizontal: 185,80 x 102,7 mm | 90 X 245 mm | Vertical Compacto: 177 x 155 mmVertical Estándaar: 177 x 189 mmHorizontal: 177,8 x 290,3 mm | 167,80 x 120,65 mm |
Ahorre en su instalación utilizando un Relé AUTOALIMENTADO en lugar de dos
RMU’s protegidas con la Tecnología más Innovadora
Contar con un relé con ajustes diferentes para la operación normal de la celda y las tareas de mantenimiento se está convirtiendo en un requerimiento imprescindible, no solo para facilitar y acelerar este proceso, sino también para cumplir con los más severos requisitos de seguridad y optimizar el tamaño de las RMU’s.
El relé SIA-B ayuda a optimizar al máximo el tamaño de las RMU’s, permitiendo al usuario administrar diferentes aplicaciones con un solo dispositivo. Diseñado con 4 tablas de ajustes independientes, proporciona la solución de protección más fiable para facilitar el proceso de ajuste y, ofrecer la mejor protección incluso cuando no hay disponible una tensión auxiliar.
